Criptografia simètrica

“Curs d'Introducció a la criptografia” by Jordi Íñigo Griera is licensed under a
Creative Commons Attribution 4.0 International License.
Project hosted at github.com/jig/crypto

Criptografia simètrica

cal que sigui segura i pràctica

el problema és que el requeriment definit fins ara de confidencialitat incondicional no pot generar xifrats pràctics
(ja que $\|k\| = \|m\|$)

Confidencialitat incondicional

aquell que, a partir del text xifrat, no permet deduir
cap propietat
del text original en clar,
encara que l'atacant tingui capacitat computacional infinita

Confidencialitat computacional

habitualment no ens caldrà confidencialitat (o seguretat) incondicional, sino que podem admetre un cert risc de que el sistema/algorisme no sigui confidencial (segur) en front d'un atacant que tingui recursos computacionals finits

aquesta "cessió" la farem a canvi de tenir uns algorismes més pràctics:

$\|k\| \ll \|m\|$

Confidencialitat computacional

per exemple suposem que tenim $k$ i $m$ de les següents longituds:

$\begin{aligned} \|k\| &= 32 \\ \|m\| &= 8·10^{6} \end{aligned}$

és a dir tenim un nombre de possibles $k$ i $m$:

$\begin{aligned} |k| &= 2^{32} = 4294967296\\ |m| &= 2^{8·10^{6}} = 923234126834\cdots \\ |c| &= 2^{8·10^{6}} = 923234126834\cdots \end{aligned}$

Confidencialitat computacional

la desproporció entre $|k|$ i $|c|$ fa que només una de les claus ens torni un missatge intel·ligible, per tant, podem saber quina era la clau i el missatge

si la trobem

Confidencialitat computacional

si l'espai de claus es prou gran ($|k|$) no podrem probarles totes
(Moltes claus i Vigenère: espai de claus)

podem provar $10^6$ k/CPU/s $\approx 2^{20}$ k/CPU/s

ò $10^{13}$ k/CPU/any $\approx 2^{43}$ k/CPU/any

ò $10^{16}$ k/any amb $1000$ CPU $\approx 2^{53}$ k/any

ò $10^{19}$ k/any amb $10^6$ CPU $\approx 2^{63}$ k/any
$\vdots$

$\vdots$
ò $10^{25}$ claus amb $10^6$ CPU un milió d'anys $\approx 2^{83}$ k

ò $10^{29}$ claus amb $10^6$ CPU des del Big Bang $\approx 2^{96}$ k
$\vdots$

si tinc una "sort mitja" només em caldrà la meitat de proves (e.g. necessitarem "només" la meitat de l'edat de l'Univers per a trobar la clau en l'últim escenari)

i si tinc molta sort...

i si tinc molta sort. . .

...la probabilitat de que et toqui la grossa comprant només un número és $10^{-5}$ ($2^{-17}$)

la probabilitat de que et toqui la grossa comprant només un número, $5$ sortejos seguits, és $10^{-25}$ ($2^{-83}$)...

...aquesta és la probabilitat de que trobis la clau per força bruta en un temps negligible
(1 milió d'anys amb 1 milio de CPU's...)

Confidencialitat computacional

amb hardware ad-hoc podem arribar a multiplicar per $10^4$/$10^5$ vegades
($2^{13}$/$2^{17}$ vegades)

Exemple BitCoin: SHA-256 en hardware massivament paral·lel

Espai de claus

En criptografia simètrica farem servir algorismes de xifrat sobre els que el mecanisme més eficient per a un atacant serà provar totes les claus fins trobar la bona

NIST

el NIST recomana (2015) claus que un atacant
hagi de fer $2^{112}$ proves

Més exactament, diu que les claus han de tenir una longitud
$\|k\| = 112$ b, mínim

A partir del 2030 recomanarà $\|k\| = 128$ b, mínim

Security Strength: bits de seguretat o seguretat equivalent

NIST: National Institute of Standards and Technology (EUA)

Quantificació de la Seguretat

el NIST recomana les següents longituds de clau (security strength) pels propers anys

• 112 bit: fins 2030; 3DES és suficient
• 128 bit: a partir del 2030; AES-128 és suficient

l'amença coneguda que pot modificar el calendari és la computació quàntica $\Rightarrow$ AES-256

Criptografia simètrica

hi ha dos tipus de xifrat simètric

• Xifrats de flux
• Xifrats de bloc

Xifrat de flux

Xifrat de flux

És una implementació pràctica dels blocs
d'un sol ús (one-time-pad)

en el cas dels blocs d'un sol ús necessitàvem
$\|k\| = \|m\|$

per a després fer:
$c = k \oplus m$

Xifrat de flux

el que farem és generar $k_{\text{generat}}$...

$\|k_{\text{generat}}\| = \|m\|$

...a partir d'una clau $k$ de longitud curta:

$k \overset{f}{\longrightarrow} k_{\text{generat}}$

per a després fer:
$c = k_{\text{generat}} \oplus m$

$k \xrightarrow{\text{PRNG}} k_{\text{generat}}$

la funció PRNG* és un generador de bits que té com entrada una llavor (que serà la clau de xifrat $k$) i té com a sortida el flux de bits que aplicarem sobre el missatge per a xifrar-lo amb XOR:

$c = k_{\text{generat}} \oplus m$

*) PRNG: Pseudo Random Number Generator

PRNG: velocitat

el xifrat anirà tant ràpid com siguem capaços de generar bits de $k_{\text{generat}}$

(ja que la funció XOR té un cost negligible en
comparació a “$\xrightarrow{\text{PRNG}}$”)

PRNG: seguretat

una hipotètica funció PRNG és realment PRNG sii cap atacant pot distingir entre les dues seqüències:

• una generada per una font aleatòria "uniforme" (RNG*)
• una generada per la hipotètica funció PRNG

amb una probabilitat rellevantment diferent a $\frac{1}{2}$

*) RNG: Random Number Generator (o TRNG) és un sistema que genera una seqüencia de bits no predible sense caldre cap llavor; no pot ser realitzat de forma algorísmica

(RNG)

RNG: generació

Com implementem un RNG si no és algorísmic?

• Recopilant events d'entrada (I/O) i acumulant els seus paràmatres (habitualment les xifres menys significatives de l'hora en ns ò μs)
• Mitjançant dispositius especialitzats (HSM*)




  *) HSM: Hardware Secure Module

RNG

dedicarem una estona a RNG quant veiem HSM

RNG: propietats

• ha de tenir una distribució uniforme (és a dir, a de tendir a tenir el mateix nombre de 1's que de 0's, tendir al mateix nombre de 00's, que de 01's, 10's...
• després d'$n$ bits no s'ha de poder predir el $n+1$ amb una probabilitat diferent de $\frac{1}{2}$

(Tornem al PRNG)

PRNG: propietats

equivalents als RNG:

• distribució uniforme
• després de $n$ no s'ha de poder predir el $n+1$ amb una probabilitat diferent de $\frac{1}{2}$

Òbviament la segona suposant que no és conegui la
llavor del PRNG (la clau de xifrat)

llavor$|k \xrightarrow{\text{PRNG}}$ seqüència pseudo-aleatòria$|k_{\text{generat}}$

Xifrat de flux

Xifrat de flux: algorisme

• tenim una funció $k \xrightarrow{\text{PRNG}} k_{\text{generat}}$
• la funció de xifrat és $c = k_{\text{generat}} \oplus m$
• la funció de desxifrat és $m = k_{\text{generat}} \oplus c$

Xifrat de flux: primer intent

Suposem que tenim una funció PRNG, i fem servir una clau $k$ per xifrar un flux de dades en una connexió (e.g. TLS)

hem de vigilar de no reutilitzar $k \xrightarrow{\text{PRNG}} k_{\text{g}}$, si no:

$\begin{aligned} c_1 &= k_{\text{g}} \oplus m_1 \\ c_2 &= k_{\text{g}} \oplus m_2 \\ c_1 \oplus c_2 &= m_1 \oplus m_2 \end{aligned}$

hem eliminat les claus de l'equació!

Xifrat de flux: segon intent

canviar de claus a cada transmissió

correcte, però costós (poc pràctic)

Xifrat de flux: tercer intent

generar variacions de les claus a cada transmissió

suposem que tenim una funció

$\begin{aligned} k' &= f(k, r) \\ {k'}_{\text{generat}} &= \text{PRNG}(k') \\ c &= {k'}_{generat} \oplus m \end{aligned}$

i enviem cada $r$ juntament amb cada $c$

correcte i pràctic

Xifrat de flux: consideracions

en resum: hem de generar un $r$ diferent per a cada missatge
(anomenat nonce)

si tenim una comunicació bidireccional com
HTTPS (TLS) cal:

• o bé generar un $r$ diferent per a cadascun dels dos sentits
• o bé generar una $k$ diferent per a cadascun dels dos sentits
• o totes dues coses $\leftarrow$

Xifrat de flux: seguretat

el xifrat de flux serà tan segur com:

• serà tan segur com la correcció de la hipòtesi de que la funció PRNG és realment PRNG
• l'espai de claus (de llavors) sigui tant gran que sigui improbable que un atac de força bruta sigui factible
• que es compleixin les hipòtesis d'ús

Exemples

• RC4 (històric): obsolet
• ChaCha: derivat del Salsa20 i probablement única alternativa a l'AES en TLS 1.3 (draft)

  • $\|k\| = 256$ bit
  • $\|\text{nonce}\| = 64$ bit

Xifrats de bloc

Funcions

\[ \begin{aligned} X & = \{ a,b,c,d \} \\ Y & = \{ 1,2,3,4 \} \\ \end{aligned} \\ \]

$f(a) = 1 \quad f(b) = 4 \quad f(c) = 2 \quad f(d) = \text{n.d.}$

per tant $f$ no és una funció sobre $X$
(o al menys no és una funció "ben definida" sobre $X$)

\[ \begin{aligned} X & = \{ a,b,c \} \\ Y & = \{ 1,2,3,4 \} \\ \end{aligned} \\ f : X \rightarrow Y \]

$f(a) = 1 \quad f(b) = 4 \quad f(c) = 2$

\[ \begin{aligned} X & = \{ a,b,c \} \\ Y & = \{ 1,2,3,4 \} \\ \end{aligned} \\ f : X \rightarrow Y \\ \]

La funció completa és:
$f(a) = 1 \quad f(b) = 4 \quad f(c) = 2$

e.g. la imatge de $b$ és $4$, la preimatge de $4$ és $b$

Tots els elements d'$Y$ que tenen preimatge segons $f$ és
$Im(f) = \{1,2,4 \}$

Funció bijectiva

tots els elements d'$Y$ tenen preimatge o el que és equivalent: $Im(f) = Y$ (per tant, $|X|=|Y|$)

per tant, la inversa d'$f$ (que simbolitzarem $f^{-1}$) està "ben definida"

Funció inversa

la funció inversa de l'anterior $f^{-1}$

tots els elements d'$X$ tenen preimatge

i la inversa d'$f^{-1}$ está (òbviament) "ben definida"

per tant $f^{-1}$ també és bijectiva

permutació

\[ \begin{aligned} X & = \{ a,b,c \} \\ \end{aligned} \\ f : X \rightarrow X \]

una permutació és una funció bijectiva d'$X$ sobre sí mateix

Xifrat de bloc: model

podem representar el xifrat amb una permutació $f$

$f : X\rightarrow X$

on $X$ és el conjunt de possibles blocs (tant de text en clar i xifrat)

i podem representar la funció de desxifrat com a la seva inversa $f^{-1}$

$f^{-1} : X\rightarrow X$

és a dir:

$\begin{aligned} c &= f(m) \\ m &= f^{-1}(c) \end{aligned}$

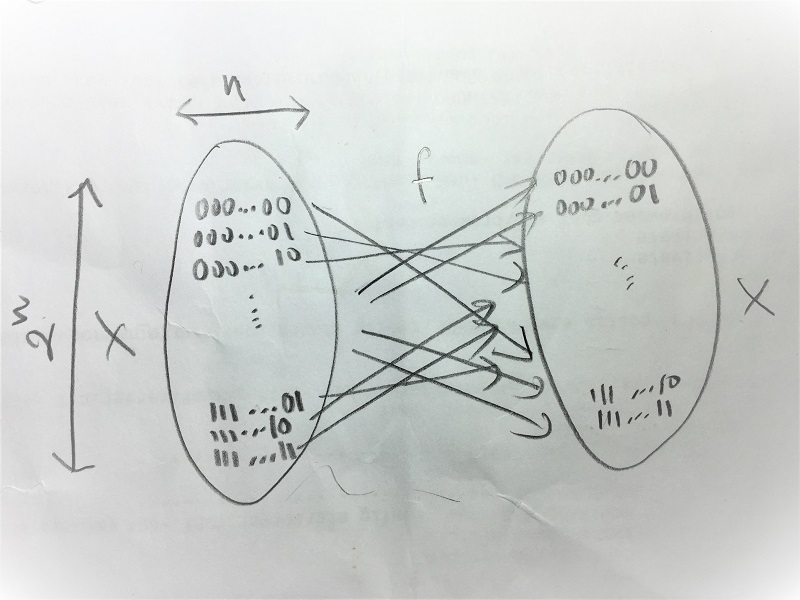

Xifrat de bloc: mida

$\begin{aligned} f &: X \rightarrow X \\ f &: \{0,1\}^n \rightarrow \{0,1\}^n \end{aligned}$

si implementem $f$ en una taula amb $2^n$ entrades, ocupem $n·2^n$ bit

Xifrat de bloc: blocs

si tenim missatges més llargs d'$n$ haurem de segmentar-los en
blocs de mida $n$

Xifrat de bloc: permutació aleatoria

aquestes $2^{n}$ entrades (de longitud $n$) les haurem d'escollir de forma aleatòria

de forma que no podrem conèixer $f(x)$ sense conèixer la taula

$\downarrow$

RP: Random Permutation

Xifrat de bloc: model

per exemple, per DES que té una mida de bloc d'$n=64\text{ b}$ ens calen:

$64·2^{64} \text{ b} = 2^{70} \text{ b} = 2^{67}\text{ B} = 2^{37}\text{ GB} = 128\text{ EB}$

... per a cadascuna de les claus $k$

òbviament no és factible implementar els xifrats moderns directament amb una taula indexada

Xifrat de bloc: $f_k$

en realitat per a que el xifrat sigui segur necessitarem una "família" de funcions equivalents però diferents. Les indexarem en funció de la clau, $k$:

$\begin{aligned} f_k &: X \rightarrow X \\ f_k &: \{0,1\}^n \rightarrow \{0,1\}^n \end{aligned}$

o també, podem redefinir $f$ i afegir-li $k$ com a paràmetre:

$\begin{aligned} f &: K \times X \rightarrow X \\ f &: \{0,1\}^{\|k\|} \times \{0,1\}^n \rightarrow \{0,1\}^n \end{aligned}$

on $K$ és l'espai de claus $k$ (o conjunt de claus)

Xifrat de bloc:
permutació pseudoaleatòria

igual que per al xifrat de flux ens calia un flux de bits aparentment aleatoris per a qui no tingués la llavor (la clau $k$)...

...per a xifrat de bloc farem servir permutacions pseudoaleatòries (PRP*) en les que la permutació serà aparentment aleatòria per algú que no conegui la clau

PRP: Pseudo Random Permutation

Xifrat de bloc:
permutació pseudoaleatòria

com en el cas de PRNG, per seguretat cal que les PRP siguin indistingibles de les RP

construcció de xifrats de bloc

xifrats de bloc: classes bàsiques

hi ha dues classes de xifrat de bloc
(és a dir, dues maneres d'implementar PRP)

• xifrat de substitució
  • monoalfabètics ($\approx$ César)
  • polialfabètics (Vigenère)
• xifrat de transposició

a partir d'ara farem servir $e()$ i $d()$ en lloc
de les $f()$ i $f^{-1}()$ usades fins ara

xifrats de bloc: composició

per si sols, les 3 classes bàsiques de xifrat de bloc són insegures

però combinant-les podem obtenir seguretat creixent

substitució polialfabètica

per a un bloc de longitud $t$ elements, el que fem és fer servir $t$ permutacions $e()$ independents

i simplement: $d$ és la seqüència de permutacions inverses $f^{-1}$

(el xifrat de Vigenère és un tipus de xifrat de substitució polialfabètica)

substitució polialfabètica: seguretat

com en el cas de Vigenère podem recuperar el text original mitjançant anàlisi freqüencial

transposició

per a un bloc de longitud $t$ elements, el que fem és moure els mateixos elements entre sí

per exemple, en un sistema amb blocs de 4 lletres una funció $e$ de xifrat podria ser:

i simplement: $d = e^{-1}$

transposiciÓ: seguretat

òbviament són insegurs ja que no només la freqüència dels símbols d'entrada és manté, si no que els propis símbols es mantenen (tot i que en posicions modificades)

composició de xifrats de bloc

una composició de $n$ xifrats de bloc, la podem escriure:

$\begin{aligned} c_1 &= e_1(k_1, m)\\ c_2 &= e_2(k_2, c_1)\\ &\vdots\\ c &= e_1(k_n, c_{n-1})\\ \end{aligned}$

composició de xifrats de bloc:

objectius de la composició:

• substitució: dóna confusió, que permet dificultar l'obtenció de la clau a partir del text xifrat
• transposició: dóna difusió, que permet difondre les redundàncies del text en clar, de forma que no apareguin en el text xifrat

etapes o rounds: les dues funcions s'agrupen en parelles i s'apliquen diferents cops (amb diferents claus) fins a obtenir un xifrat segur

$c_i = e_1(k_i, c_{i-1})$

AES

Advanced Encryption Standard

AES

AES és un xifrat de bloc amb:

• bloc: $128$ bit ($16$ Byte)
• clau:
  • $128$ bit $\implies$ 10 etapes
  • $192$ bit $\implies$ 12 etapes
  • $256$ bit $\implies$ 14 etapes

Expansió de clau

Cadascuna de les etapes (rounds) fa servir una subclau $k_{i}$ diferent

cadascuna de les subclaus $k_{i}$ es deriva de la clau $k$

Nota 1: les subclaus s'apliquen ($\oplus$) "entre" les etapes per tant cal una subclau més que etapes (11|13|15)

Nota 2: calen més etapes en els AES de clau llarga per "aplicar" el major espai de claus sobre el missatge en clar

AES: vulnerabilitats

modes d'operació

aquesta "vulnerabilitat" és una propietat de tots els xifrats de bloc

la contramesura és per tots la mateixa: no xifrar mai bloc a bloc, cal acumular part del xifrat anterior en el bloc actual

aquest encadenament se'n diu mode d'operació
(i no és opcional)

els modes d'operació s'han d'aplicar a tots els xifrats de bloc

Vector d'inicialització (IV)

els diferents encadenats requereixen d'una llavor incial, prèvia, per començar l'encadenat

això fa que en lloc de transmetre $n$ blocs com en ECB, calgui transmetre'n $n+1$

• IV en CBC: és l'hipotètic bloc xifrat $-1$
• IV en OFB: és el bloc que es xifra constantment $e(e(e(\cdots e(\text{IV}))))$ i s'aplica sobre els blocs en clar (amb $\oplus$)
• IV en CTR: és el valor inicial del comptador que és xifra ECB, i s'aplica sobre els blocs en clar (amb $\oplus$)

AES_128_CTR és efectivament un xifrat de flux fent servir AES_128_CTR com a PRNG (sent $k$ la llavor, i l'$IV$ el nonce)

Modes d'operació amb autenticació

AEAD: Authenticated Encryption with Associated Data

actualment apareixen modes d'operació que a més a més ofereixen MAC aconseguint un rendiment superior a fer servir xifrat + MAC (només lleugerament inferiors al xifrat sol)

els dos exemples més usats i recomanats en l'actualitat són:

• CCM ò Counter with CBC-MAC, és la combinació d'AES-CTR amb un CBC-MAC
• GCM ò Galois Counter Mode, també una combinació d'AES-CTR però ara amb amb una multiplicació modular; permet velocitats superiors a CCM

AES: rendiment

Intel, AMD o ARM disposen d'instruccions específiques per a tal d'accelerar el des/xifrat AES (i alguns d'ells també tenen instruccions per a GCM)

Segons l'anàlisi de 戴维 (Wei Dai) els rendiments en implementacions purament software mesurades en Intel Core 2 (2009, MMX/SSE2, 32 b):

• AES-128: 1,1 Gbps
• AES-192: 0,9 Gbps
• AES-256: 0,7 Gbps

bps: bits per segon (ò b/s)

AES rendiment comparatiu

• AES-128: 1,1 Gbps (seguretat 128 bit)
• AES-192: 0,9 Gbps (seguretat 192 bit)
• AES-256: 0,7 Gbps (seguretat 256 bit)
• Salsa20: 3,2 Gbps (seguretat 256 bit)
• ChaCha20: 3,2 Gbps (seguretat 256 bit)
• DES: 250 Mbps (seguretat 56 bit)
• 3DES: 100 Mbps (seguretat 112 bit)
• AES "hardware": ~8 vegades més ràpid (Intel, 2011)

bps: bits per segon

AES: vulnerabilitats

hi ha diversos atacs que permeten realitzar cerques de forma més ràpida que un atac de força bruta

• AES-128/192/256: recuperació de clau en una quarta part del temps que força bruta $\Rightarrow$ és perden 2 bits
• AES-192/256: sii claus relacionades, complexitat $2^{119}$ (contramesura: claus aleatòries)
• el bloc de $128$ b limita l'ús del xifrat fins a $2^{64}$ blocs ($2^{68}$ B) a causa de la paradoxa de l'aniversari (contramesura: canviar la clau quan s'hagi usat per a $2^{68}$ B)

no són rellevants en quan a la seguretat pràctica

aquestes són les vulnerabilitats conegudes...

AES: més vulnerabilitats

AES porta des del 2000 públic: això implica un escrutini públic o secret sever

segons els "papers d'Edward Snowden" l'NSA està estudiant-ne les vulnerabilitats (no públicament)

altres "grans" organitzacions és probable que hi dediquin recursos

AES: més vulnerabilitats

algorismes quàntics: amb l'algorisme de Grover les cerques en bases de dades no ordenades tenen complexitat $O(2^{b/2})$

(òbviament, en computació clàssica té complexitat $O({2^b})$)

Nota: $b$ són els bits de longitud de la clau AES: $128$, $192$ ò $256$

Computació quàntica

• els computadors quàntics actuals no tenen aplicació pràctica: a banda de per "trencar claus" serveixen per a simular... fenòmens de física quàntica
• es creu no hi haurà computació quàntica pràctica abans del ~2030

• però per ser robustos a l'algorisme de Grover, només hem de doblar la longitud de claus, per exemple passar a AES-256 que donaria una fortalesa equivalent a 128 bits
• poc després es va demostrar que l'algorisme de Grover és òptim

per tant, es considera que la criptografia simètrica és robusta en front de la computació quàntica...

DES

Data Encryption Standard

DES

• bloc: $64$ bit ($8$ Byte)
• clau: $56$ bit ($7$ Byte)

16 etapes

insegur, vulnerable a atacs de força bruta

3DES / Triple-DES / TDES

El xifrat és $c = e(k_1, d(k_2, e(k_1, m)))$

• bloc: $64$ bit ($8$ Byte)
• clau: $112$ bit ($14$ Byte, i.e. $k=k_1|k_2$)

per què no doble-DES? o per què no $k=k_1|k_2|k_3$?

atacs Meet in the Middle

Meet in the Middle: plantejament

suposem que volem ampliar la seguretat de DES xifrant dues vegades amb DES estàndard:

$c = e(k_1, e(k_2, m))$

Meet in the Middle: forma

(condició) suposem que tenim el xifrat d'un bloc $c$, i en sabem el valor en clar $m$ (això no sempre és possible, però és perfectament factible)

$c = e(k_1, e(k_2, m))$

i girem

$e(k_2, m) = d(k_1, c)$

Meet in the Middle: truc

Calculem $x = e(k_i, m) \, \forall i \,$ (cost $2^{56}$)

situem els valors una llista i els ordenem segons $x$ (cost $2^{56}·\log_2{2^{56}}\approx2^{62}$, cost en memòria $2^{56}$)

calculem $x' = d(k_i, c) \, \forall i \,$

mirem si hi ha un $x \overset{?}{=} x'$ (cost 1)

...cost total $\approx2^{62}$ (cost en memòria $2^{56}$)

(Hash) $\rightarrow$
